Maatvoeringstabellen paallengtes

Traditioneel worden in Nederland stalen en aluminium flespalen gebruikt voor het plaatsen van verkeersborden. De palen zijn verjongd: het onderstuk heeft een diameter van 76mm en gaat over in een bovenstuk met een diameter van 48mm. De basislengtes voor flespalen zijn bepaald aan de hand van de richtlijnen voor de minimale hoogte van de onderkant van verkeersborden ten opzichte van het wegdek. Daarnaast is er rekening gehouden met het aantal te plaatsen borden op een paal en met de daarbij geldende windbelastingen.

In de tabellen op de volgende pagina's zijn de verschillende afmetingen van de flespalen weergegeven voor plaatsing binnen en buiten de bebouwde kom.

Binnen de bebouwde kom

De afstand van het onderste bord tot aan het maaiveld is binnen de komgrens ten minste 2,20m. Op de komgrens, op een verkeerseiland, en buiten een pad of een trottoir is deze afstand ten minste 1,20m.

2000 mm ø 76 1200 ø 48 800
2500 mm ø 76 1200 ø 48 1300		middengeleider
3000 mm ø 76 1800 ø 48 1200		straatnaamborden t/m 15cm hoog
3000 mm ø 76 1800 ø 48 1200		hogere straatnaamborden
3600 mm ø 76 1800 ø 48 1800
3900 mm ø 76 2300 ø 48 1600
4300 mm ø 76 2300 ø 48 2000
4700 mm ø 76 2300 ø 48 2400
bordhoogte:	0,70 m = 0,60 m 0,90 m = 0,80 m 1,10 m = 1,00 m	bordhoogte:	0,60 m = 0,80 m 0,80 m = 1,00 m 1,00 m = 1,40 m

Maatvoering tijdelijke borden

Onderstaande tabel geeft een overzicht van de afmetingen van tijdelijke verkeersborden. Deze informatie helpt bij het selecteren van de juiste maatvoering voor tijdelijke bebording, zodat de zichtbaarheid en naleving van verkeersregels optimaal gewaarborgd blijven.

breedte x hoogte in mm

(breedte x hoogte) = incl. afstandsaanduiding in bord

Vmax

130 / 120 / 100 km/h

80 / 70 km/h

60 / 50 / 30 km/h

Wegtype

III

Model

BB01t

1.200 x 2.000

BB55l

250 x 1.000

BB55r

250 x 1.000

L07-2-01t

1.200 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

L07-3-01t

1.200 x 2.000 (2.000 x 2.400)

1.200 x 1.300 (1.200 x 1.600)

600 x 900 (900 x 1.000)

L07-4-01t

2.000 x 2.000 (2.000 x 2.400)

T01-2l

1.200 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

T01-2lC18-2

1.200 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

T01-2r

1.200 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

T01-2rC18-2

1.200 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

T02-2r

1.200 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

T03-2l

1.200 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

T04-1l

1.200 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

T04-1r

1.200 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

T04-2l

2.000 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

T04-2lC18-2

2.000 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

T04-2r

2.000 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

T04-2rC18-2

2.000 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

T05-1l

1.200 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

T05-1r

1.200 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

T05-2l

1.200 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

T05-2r

1.200 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

T05-3l

2.000 x 2.000 (2.000 x 2.400)

T05-3r

2.000 x 2.000 (2.000 x 2.400)

T11-1l

1.200 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

T11-1r

1.200 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

T11-2l

2.000 x 2.000 (2.000 x 2.400)

T11-2lC18-2

2.000 x 2.000 (2.000 x 2.400)

T11-2r

2.000 x 2.000 (2.000 x 2.400)

T11-2rC18-2

2.000 x 2.000 (2.000 x 2.400)

T12-2l

2.000 x 2.000 (2.000 x 2.400)

T12-2lC18-2

2.000 x 2.000 (2.000 x 2.400)

T13-3l

2.000 x 2.000 (2.000 x 2.400)

T14-3l

2.000 x 2.000 (2.000 x 2.400)

T15-1r

1.200 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

T21-1r

1.200 x 2.000 (2.000 x 2.400)

T21-2r

2.000 x 2.000 (2.000 x 2.400)

T21-2rC18-2

2.000 x 2.000 (2.000 x 2.400)

T22-2r

2.000 x 2.000 (2.000 x 2.400)

T22-2rC18-2

2.000 x 2.000 (2.000 x 2.400)

T23-3r

2.000 x 2.000 (2.000 x 2.400)

T23-3r-01C18-2

2.000 x 2.000 (2.000 x 2.400)

T24-3r

2.000 x 2.000 (2.000 x 2.400)

T24-3r-01C18-2

2.000 x 2.000 (2.000 x 2.400)

T25-1l

1.200 x 2.000 (2.000 x 2.400)

T25-2l

2.000 x 2.000 (2.000 x 2.400)

T25-3r-21C18-2

2.000 x 2.000 (2.000 x 2.400)

T26-2l

2.000 x 2.000 (2.000 x 2.400)

T26-2lC18-2

2.000 x 2.000 (2.000 x 2.400)

T26-3l

2.000 x 2.000 (2.000 x 2.400)

T27-3l

2.000 x 2.000 (2.000 x 2.400)

T27-3l-01C18-2

2.000 x 2.000 (2.000 x 2.400)

T28-3l

2.000 x 2.000 (2.000 x 2.400)

T28-3l-01C18-2

2.000 x 2.000 (2.000 x 2.400)

T31-2l

2.000 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

T31-2r

2.000 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

T32-2l

2.000 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

T32-2r

2.000 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

T32-3l

2.000 x 2.000 (2.000 x 2.400)

900 x 1.300 (1.000 x 1.500)

600 x 900 (900 x 1.000)

T32-3r

2.000 x 2.000 (2.000 x 2.400)

T41-1l

2.000 x 2.400

T41-1r

2.000 x 2.400

T41-2l

2.000 x 2.400

T41-2r

2.000 x 2.400

T42

2.000 x 2.400

T43-L213

1.200 x 2.000 (2.000 x 2.400)

T44-1r

1.200 x 2.000 (2.000 x 2.400)

Uitleg
Gebruikelijke afmetingen	Met voorbeeld
900 x 600	T201
600 x 900	L07-2-01t
900 x 1.000	T31-2r
900 x 1.300	L07-2-01t
1.000 x 1.200	tekstbord
1.000 x 1.500	Uit voorstel NEN
1.000 x 2.000	Uit voorstel NEN
1.200 x 1.300	L07-3-01t
1.200 x 1.600	L07-3-01t
1.200 x 2.000	L07-2-01t
2.000 x 2.000	L07-3-01t (2x 2.000 x 1.000)

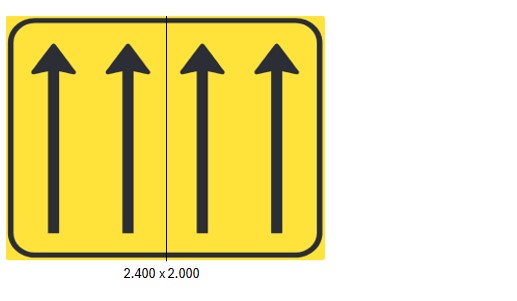

2.400 x 2.000	L07-4-01t (2x 1.200 x 2.000)
Nieuw bord, stond niet in de originele CROW lijst
